功率因數傳感器/變送器

功率因數變送器功率因數變送器可將一負載的交流電流和電壓之間的功率因數,轉換成按線性比例輸出的直流電流或電壓。配以相應的指示儀表或裝置,可供電力係統或其它工業部門使用。

箭頭.gif功能

    測量單相或三相線路的功率因數C,將測量結果轉換成標準的直流電流Iz或直流電壓Vz輸出。

箭頭.gif主要特點

    ●電磁隔離:專用功率測量芯片,高精度,微功耗;

    ●線性測量範圍:功率因數:0.1(超前)~1~0.1(滯後);電壓:20%~120%輸入標稱值;電流:1%~120%輸入標稱值;

    ●被測信號頻率:50Hz;

    ●隔離電壓>2.5KVDC,1分鍾;

    ●過載能力:電壓:2倍輸入標稱值;電流:10倍輸入標稱值,5秒;

    ●額定環境溫度:商業級0℃~+50℃;工業級-25℃~70℃

    ●平均無故障工作時間>5萬小時;

    ●溫度漂移:≤±0.5%(0~+50℃)

    ●響應時間:≤300mS;

    ●輸入阻抗:Rv=Vx×1KΩ/V;Ri≈0;

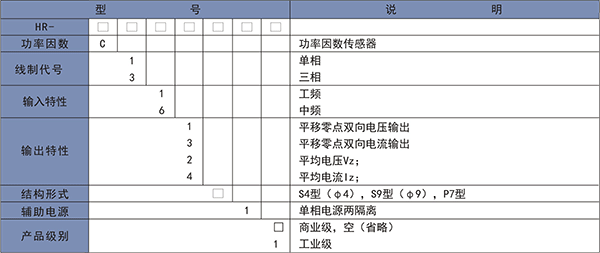

箭頭.gif功率因數傳感器/變送器型譜表

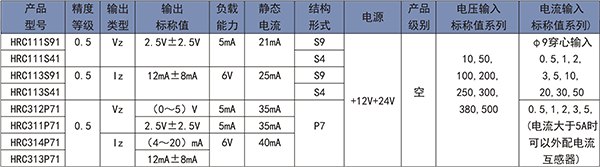

箭頭.gif功率因數傳感器型號及參數表


    注:針對中頻信號的測量,定貨時須指明具體頻率,並將型號中輸入特性標誌“1”變為“6”。對於“輸出極性”的傳感器,其輸入接線采用跨相接法。例如:電壓輸入接Uab,電流輸入接Ic。定貨型號應包括:傳感器型號、輸入/輸出規格(標稱值)、精度等級等。例如:HRC113S91 -10A(φ9)×100V/12mA±8mA -0.5- +12V。

箭頭.gif功率因數傳感器輸入輸出特性

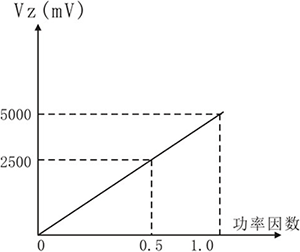

圖一 無極性0~5V輸出

圖二 無極性4~20mA輸出

圖三 平移零點0~5V輸出

圖四 平移零點12mA±8mA輸出

箭頭.gif功率因數傳感器輸出值與被檢測量值之間的換算舉例

    ①使用(0~5)V輸出、無極性的功率因數傳感器HRC312*(*代表結構類型和電源)測量時,實際功率因數:

              C=Vz÷5000mV,其中Vz的單位為mV。

    ②使用(4~20)mA輸出、無極性的功率因數傳感器HRC314*(*代表結構類型和電源)測量時,實際功率因數:

              C=(Iz-4mA)÷16mA,其中Iz的單位為mA。

    ③使用0~2.5~5V平移零點雙向輸出的功率因數傳感器HRC111S91測量時,傳感器輸出Vz>2.5V時,表示超前的功率因數,電感性負載,實際功率因數按(1)式計算;傳感器輸出Vz<2.5V時,表示滯後的功率因數,電容性負載,實際功率因數按(2)式計算;Vz=2.5V時,表示電阻性負載,功率因數為1。

              C=(5000mV-Vz)÷2500mV(式中Vz的單位為mV)  (1)

              C=Vz÷2500mV(式中Vz的單位為mV)                      (2)

    ④使用4~12~20mA平移零點雙向輸出的功率因數傳感器HRC113S91測量時,傳感器輸出Iz>12mA時,表示超前的功率因數,電感性負載,實際功率因數按(3)式計算;傳感器輸出Iz<12mA時,表示滯後的功率因數,電容性負載,實際功率因數按(4)式計算;Iz=12mA時,表示電阻性負載,功率因數為1。

              C=(20mA-Iz)÷8mA(式中Iz的單位為mA)                 (3)

              C=(Iz-4mA)÷8mA(式中Iz的單位為mA)                   (4)

箭頭.gif產品接線圖(各種輸出方式並不同時提供)

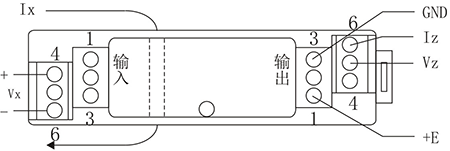

S9型單相有功/無功功率因數傳感器/變送器(俯視)



P型三相三線製功率因數傳感器/變送器接線圖

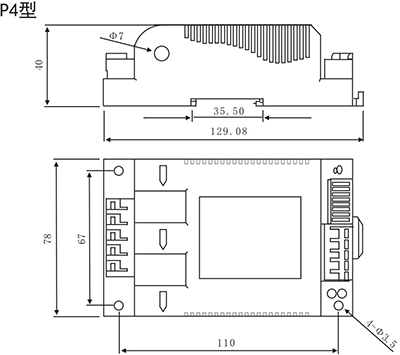

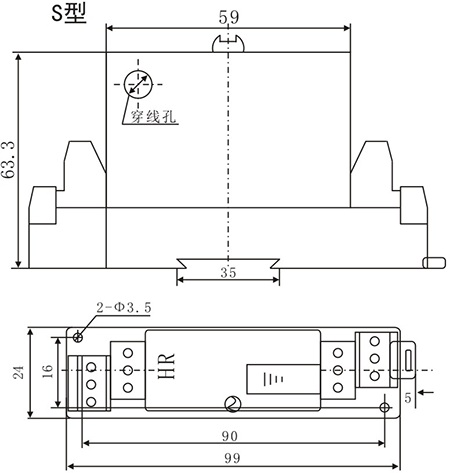

箭頭.gif結構尺寸
