有功功率、無功功率傳感器/變送器主要特點

    ●采用電磁隔離、專用功率測量芯片，高精度，微功耗；
    ●線性測量範圍：電壓：20%～120%標稱輸入值；電流：1%～120%標稱輸入值；功率因數：0.1（超前）～1～0.1（滯後）；
    ●被測信號頻率：工頻或中頻；
    ●隔離電壓：＞2.5KVDC，1分鍾；
    ●過載能力：電壓：2倍標稱輸入值；電流：10倍標稱輸入值，5秒；
    ●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃
    ●平均無故障工作時間：＞5萬小時；
    ●輸入阻抗：Rv=Vx×1KΩ/V Ri≈0；
    ●響應時間：≤300ms；PQ組合產品，≤60mS
    ●溫度漂移：≤100PPM/℃。

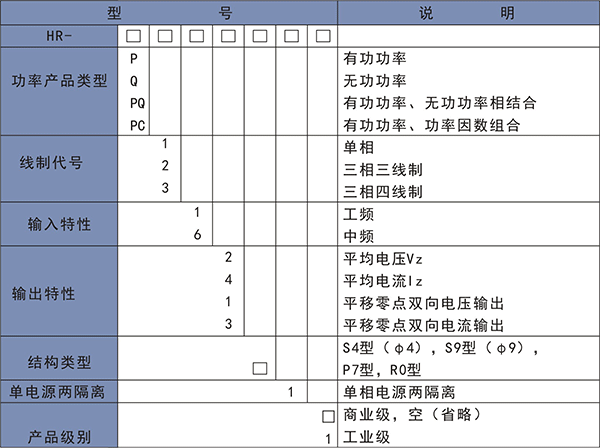

有功功率、無功功率傳感器/變送器型譜表

    注：“平移零點雙向輸出”用於表示被測線路是輸出功率，還是吸收功率。

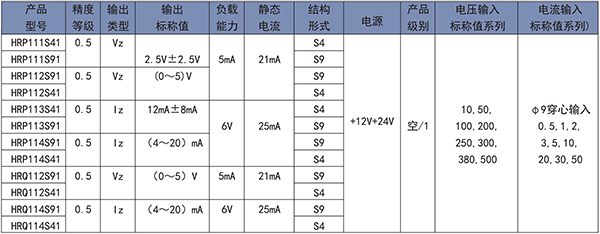

單相有功功率、無功功率傳感器型號及參數表（標準條件下測試）

    注：針對中頻信號的測量，定貨時須指明具體頻率，並將型號中輸入特性標誌“1”變為“6”。定貨時規格應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRP114S91-10A×100V/4～20mA-0.5-+12V。

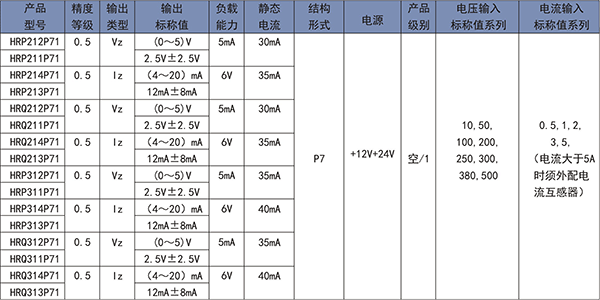

三相有功功率、無功功率傳感器型號及參數表

    注：針對中頻信號的測量，定貨時須指明具體頻率，並將型號中輸入特性標誌“1”變為“6”。定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級等。例如：HR P314P71- 5A×100V/4～20mA- 0.5- +24V。

有功功率、無功功率傳感器輸入輸出特性

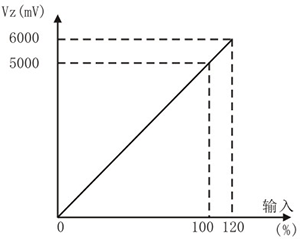

圖一 無極性0～5V輸出

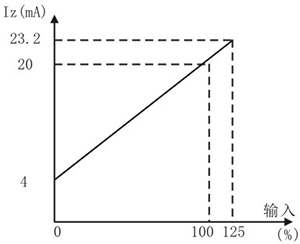

圖二 無極性4～20mA輸出

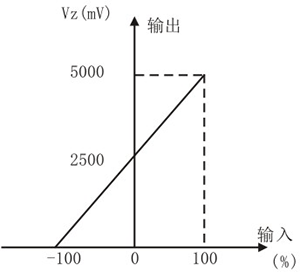

圖三 平移零點2.5V±2.5V輸出

圖四 平移零點12mA±8mA輸出

產品接線圖（各種輸出方式並不同時提供）

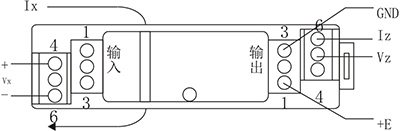

S9型單相有功/無功功率傳感器/變送器（俯視）

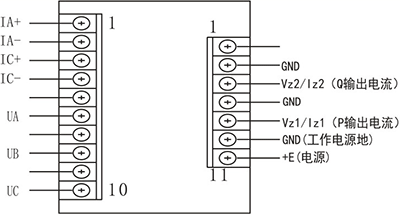

PQ組合傳感器器引腳與接線

有功功率、無功功率組合傳感器型號及參數表（標準條件下測試）

有功功率、功率因數組合傳感器型號及參數表（標準條件下測試）

注：1、針對中頻信號測量，定貨時須指明具體頻率，並將型號中輸入特性標誌“1”變為“6”。
      2、定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRPC214R01 5A×100V/4～20mA 0.5-+24V。

接線示例

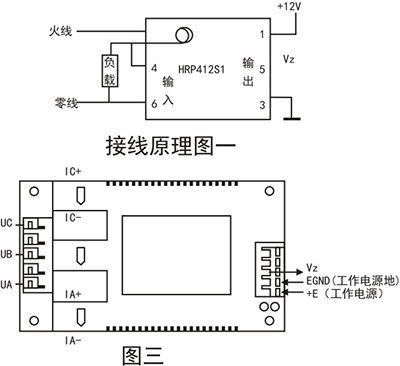

  （1）對於負載電流不大於50A的電力線路，可以把功率傳感器直接接入回路進行功率測量。例如：用HRP112S41進行單相有功功率測量，接線原理見圖一。

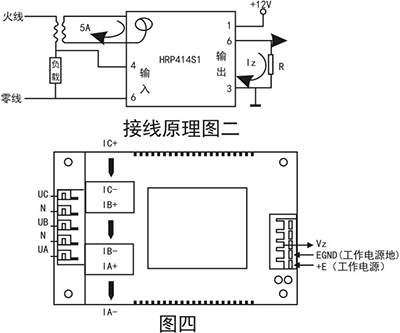

  （2）對於負載電流大於50A的電力線路，須配合合適的電流互感器，把互感器二次回路的電流接入到功率變送器。例如：用HRP114S91進行單相有功功率測量，接線見原理圖二。

  （3）對於平衡負載（例如三相電動機）的三相電路，可以采用兩瓦法進行有功功率測量。圖三是HRP212P71通過電流互感器接入主回路進行有功功率測量的接線原理圖。

  （4）對於不平衡的三相電路，須采用三瓦法進行功率測量。圖四是HRP314P71通過電流互感器接入主回路進行有功功率測量的接線原理圖。

傳感器輸出值與被檢測量值之間的換算舉例

    ①使用型號為HRP112S41、輸入規格為100V×5A、（0～5）V輸出的傳感器，測量電壓為10000V、電流為5A的單線路的有功功率。一次電壓互感器變比KV為100，不使用一次電流互感器。KI為1。
線路的視在功率：PN=1×10000V×5A=50000W=50KW

    如果傳感器的實際輸出電壓為Vz，則線路的實際輸出功率：

    P=1××Vz/5000mV（其中Vz的單位為mV）

    ②被測線路同①，使用型號為HRP114S41、輸入規格為100V×5A、（4～20）mA輸出的傳感器，測量線路的有功功率。如果傳感器的實際輸出電流為Iz，線路的實際輸出功率：

    P=1××（Iz-4mA）/16mA（其中Iz的單位為mA）

   ③使用型號HRP211S41：輸入規格為380V×5A、（0～2.5～5）V平移零點雙向輸出的傳感器，監視電壓為380V、電流為200A的三相三線製線路的有功功率。 一次電流互感器變比為40，不使用一次電壓互感器，KV為1。線路的視在功率：

    =×380V×200A≈113.632KW

    如果傳感器的實際輸出為電壓Vz，則線路的實際功率：P=×（Vz-2500mV）/2500mV（其中Vz的單位為mV）當P≥0時，表示被臨測設備為用電狀態；當P＜0時，表示被臨測設備為供電狀態。

    ④使用型號為HRP313S41、輸入規格為100V×5A、（4～12～20）mA平移零點雙向輸出 的傳感器，監測電壓為10000V、電流為200A的三相四線製線路的有功功率。一次電壓互感器變比KV為100，一次電流互感器變比KI為40。線路的視在功率：

    =3×10000V×200A=6000KW

    如果傳感器的實際輸出電流為Iz，線路的實際功率：P=×（Iz-12mA）/8mA當P≥0時，表示被監測設備為用電狀態；當P＜0時，表示被臨測設備為供電狀態。

定貨須知

    定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級等。

    例如：HRPC213R01 - 5A×100V/12mA±8mA - 0.5。

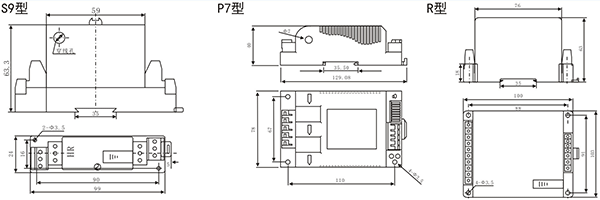

結構尺寸
