電壓越限報警傳感器主要特點

    ●測控一體化，體積小、精度高、反應快；
    ●具有瞬態幹擾抑製功能，防止誤動作；
    ●報警界限值可在設定值（±20%）內連續可調；
    ●密封式繼電器觸點輸出，觸點壽命＞30萬次；
    ●隔離電壓：交流監測＞2.5KVDC，1分鍾；直流監測＞1.5KVDC，1分鍾；
    ●晶體管開路門輸出響應快、功耗低；
    ●輸入過載能力：2倍閾值，可持續；
    ●平均無故障工作時間＞5萬小時；
    ●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃；
    ●20%回差設置，確保動作穩定。
電壓越限報警傳感器型譜表

UO型

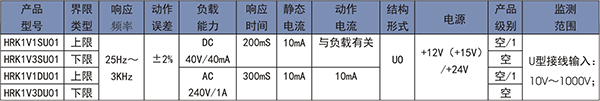

交流電壓越限報警傳感器型號及參數表

    定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）。例如：HRK4V1KU01-240V（300V）/Rk-+12V，括號外的電壓值是界限值，括號內的電壓值是監測範圍值。U型結構，繼電器常開觸點輸出，工業級電壓越限報警傳感器。

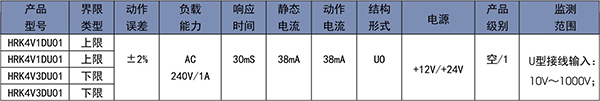

直流電壓越限報警傳感器型號及參數表

    定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）。例如：HRK4V1KU01-240V（300V）/Rk-+12V，括號外的電壓值是界限值，括號內的電壓值是監測範圍值。U型結構，繼電器常開觸點輸出，工業級電壓越限報警傳感器。

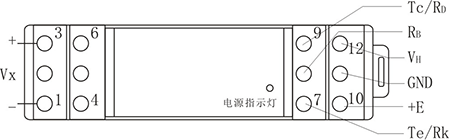

產品接線圖

U0型傳感器圖（俯視）

    圖中：RD繼電器動觸點，Rk繼電器常開觸點，RB繼電器常閉觸點，VH界線值監測端。TeNPN晶體管發射極，TcNPN晶體管集電極。

    注：輸入電壓高於600V時，輸出V+接3腳，V-接4腳。

結構尺寸
