電流越限報警傳感器

電流越限報警傳感器以HR係列電量隔離傳感器為基礎,增配比較器電路、基準電壓設定電路、輸出驅動電路組成,用來隔離監測主回路中的交流或直流電流,當被監測的電量超過預先設定的上限值,或低於預先設定的下限值時,給出開關量控製信號。

箭頭.gif功能介紹

    本係列產品以HR係列電量隔離傳感器為基礎,增配比較器電路、基準電壓設定電路、輸出驅動電路組成,用來隔離監測主回路中的交流或直流電流,當被監測的電量超過預先設定的上限值,或低於預先設定的下限值時,給出開關量控製信號。本係列產品測控一體化、體積小、精度高、使用方便,報警界限值可以由用戶根據需要隨時進行調整,具有很高的性能/價格比。根據界限控製功能,越限報警傳感器分為上限型和下限型。

箭頭.gif越限報警傳感器輸入、輸出特性

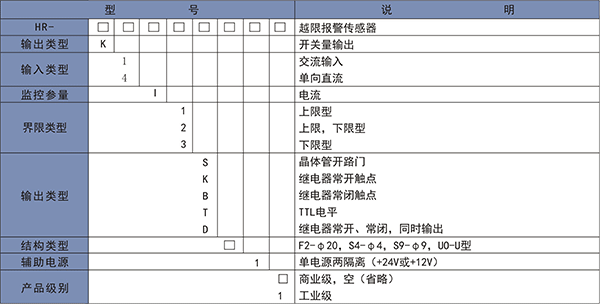

箭頭.gif電流越限報警傳感器型譜表



箭頭.gif電流越限報警傳感器主要特點
    ●測控一體化,體積小、精度高、反應快;
    ●具有瞬態幹擾抑製功能,防止誤動作;
    ●報警界限值可在設定值(±20%)內連續可調;
    ●密封式繼電器觸點輸出,觸點壽命>30萬次;
    ●隔離電壓:交流監測>2.5KVDC,1分鍾;直流監測>1.5KVDC,1分鍾;
    ●輸入過載能力:10倍閾值,持續5秒;
    ●額定環境溫度:商業級0℃~+50℃;工業級-25℃~+70℃;
    ●平均無故障工作時間>5萬小時;
    ●20%回差設置,確保動作穩定;
    ●多種結構類型,方便各種使用要求。

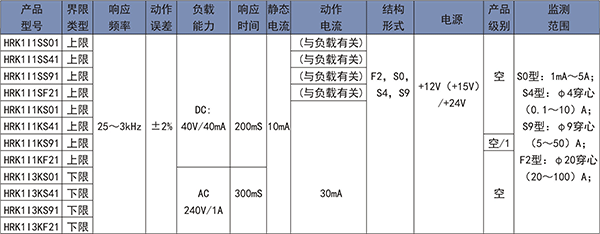

箭頭.gif交流電流越限報警傳感器型號及參數表


    注:表中隻列出繼電器常開產品型號,如需要繼電器常閉輸出產品,隻需將輸出類型的“K”變為“B”即可,如:HRK1I1KS01表示輸入交流信號臨控,上限型繼電器常開觸點輸出,S型接線輸入結構,商業級越限電流報警傳感器。

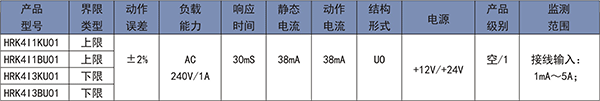

箭頭.gif直流電流越限報警傳感器型號及參數表


    定貨型號規格應包括:傳感器型號、輸入/輸出規格(標稱值)例如:HRK4I3KU01 -1A(3A)/Rk -+12V,括號外的電流值是界限值,括號內的電流值是監測範圍值;輸入直流信號臨控,下限型繼電器常開觸點輸出,UO型結構,商業級越限電流報警傳感器。

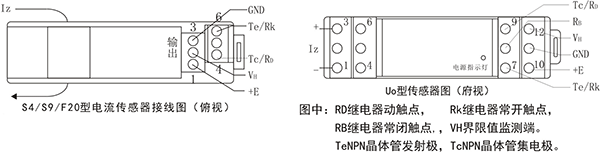

箭頭.gif產品接線圖(各種輸出方式並不同時提供)


箭頭.gif產品接線圖(各種輸出方式並不同時提供)
