霍爾電流傳感器/變送器

霍爾電流變送器俗稱一體化電流變送器,是組合電流互感器、電流變送器於一體的新一代交流電流變送器,它可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4~20mA標準信號,連續輸送到接收裝置(計算機或顯示儀表)。

箭頭.gif霍爾電流傳感器/變送器主要特點
    ●采用霍爾效應原理,可靠性高,低功耗;
    ●線性測量範圍:0~120%標稱輸入;
    ●頻帶範圍:DC~5KHz;
    ●隔離電壓:>3KVDC,1分鍾;
    ●過載能力:30倍標稱輸入值,持續5S;
    ●額定環境溫度:商業級0℃~+50℃;工業級-25℃~+70℃;
    ●平均無故障時間:>50000小時;
    ●平均值變換可測量直流和正弦波,成本低;
    ●穿心感應式輸入。

箭頭.gif霍爾電流傳感器/變送器型譜表

商標

型號

說明

HR-



傳感器類型

I



電流傳感器

原理類型



0
2



霍爾平衡式

霍爾直測式

輸入類型



2



交、直流通用輸入

輸出類型



1
2
4



跟蹤電壓VG
平均電壓Vz
平均電流Iz

結構類型



S
F



S1-φ13,S9-φ9
F2-φ20,F3-φ35,F4-φ48

電源



1
7



單電源兩隔離
雙電源兩隔離

產品級別




1

商業級,空(省略)
工業級





1.gif                         2.gif

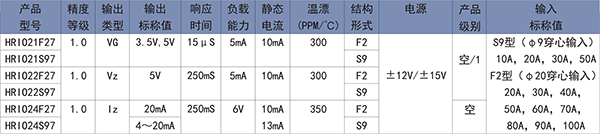

箭頭.gif霍爾直測式電流傳感器/變送器型號及參數表(在標準條件下測試)


    注:定貨型號規格應包括:傳感器型號、輸入/輸出規格(標稱值)、精度等級、電源等。例如:HRI222F27 - 100A/5V - 1.0 - ±12V。

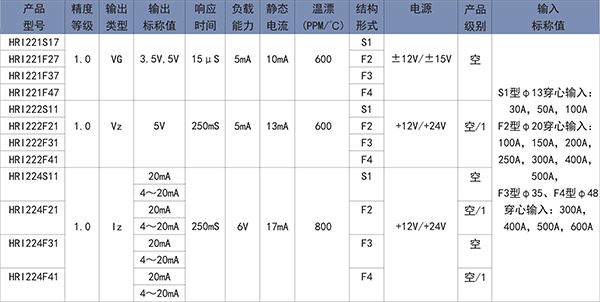

箭頭.gif霍爾平衡式電流傳感器/變送器型號及參數表(在標準條件下測試)


    定貨型號規格應包括:傳感器型號、輸入/輸出規格(標稱值)、精度等級、電源等。例如:HRIO22F27 - 100A/5V - 1.0 - ±12V磁平衡式電流隔離傳感器額定功耗的計算:對於φ9孔徑傳感器:額定功耗=靜態功耗+(額定輸入電流×電源電壓)/1000+負載功耗;對於φ20孔徑傳感受器:額定功耗=靜態功耗+(額定輸入電流×電源電壓)/2500+負載功耗。

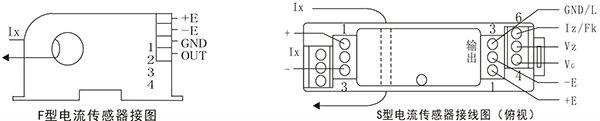

箭頭.gif產品接線圖


箭頭.gif應用示例

    電流輸出型(Iz)傳感器/變送器的輸出為共地電流源,接線原理見下圖,圖中RL是用戶負載。


接線原理圖

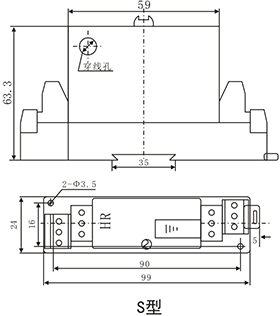

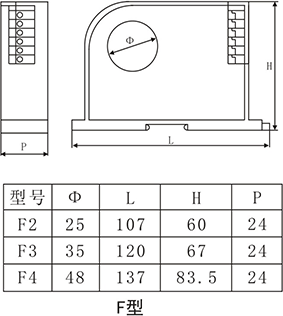

箭頭.gif結構尺寸

4.gif        5.gif
