三相電流和雙路電流傳感器/變送器
三相電流和雙路電流傳感器/變送器是組合電流互感器、電流變送器於一體的新一代交流電流變送器，它可以直接將三相交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻 轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。
三相電流和雙路電流傳感器/變送器主要特點：
●精密電磁隔離，多路組合；
●線性測量範圍：0～120%標稱輸入；
●輸入頻響：25Hz～5KHz，特別適合於工頻電流測量；
●輸入過載能力：30倍標稱值，持續5秒；
●額定環境溫度：0～+50℃；
●隔離電壓：＞2.5KVDC，1分鍾；
●端子接線，DIN卡式安裝。
三相電流和雙路電流傳感器/變送器型譜表
|
商標 |
型號 |
說明 |
|||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
單元組合數 |
2 |
雙路 |
|||||||
|
傳感器類型 |
I |
電流傳感器/變送器 |
|||||||
|
隔離形式 |
4 |
電磁隔離 |
|||||||
|
輸入類型 |
1 |
工頻交流 |
|||||||
|
輸出類型 |
1 |
跟蹤電壓VG |
|||||||
|
結構類型 |
U2 |
U2型-2-φ4結構 |
|||||||
|
輔助電源 |
1 |
單電源兩隔離 |
|||||||
|
產品級別 |
□ |
商業級，空（省略） |
|||||||
U型

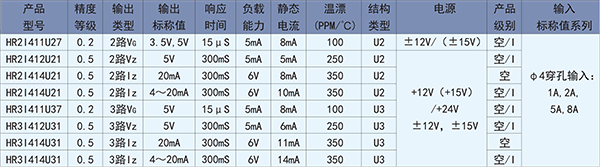

三相和雙路電流傳感器/變送器參數表
注：針對中頻信號的測量，定貨時須指明具體頻率，並將型號中輸入類型標誌“1”變為“6”，比如：HR3I461U37（400Hz）指將頻率定為400Hz的交流信號隔離變換為跟蹤電壓輸出。 定貨型號規格應包括：傳感器型號、輸入/輸出規格(標稱值)、精度等級等。例如：HR3I414U31 -5A/20mA -0.5 -+12V。

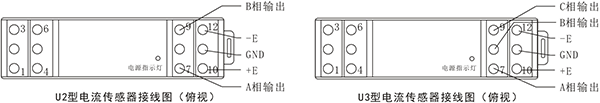

產品接線圖
應用示例
三相（或雙路）電流傳感器的三路（或雙路）電流源輸出（Iz）是共地電流源，接線見下圖。

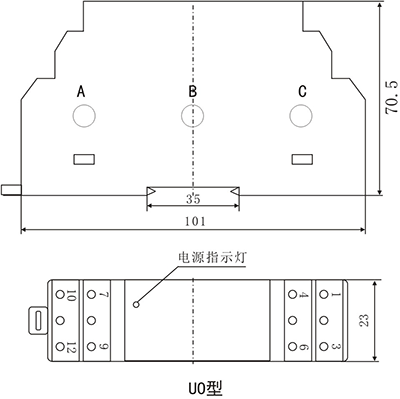

結構尺寸
