交流電流隔離傳感器/變送器
交流電流隔離傳感器/變送器采用新型電磁隔離，高精度，微功耗，適用於三角波，梯形波和可控矽調功等畸變波形真有效值測量；頻響20Hz～1080Hz。
主要特點：
●采用新型電磁隔離，高精度，微功耗；
●線性測量範圍：0～120%標稱輸入；
●頻率響應：25Hz～5KHz，特別適應於工頻至中頻的電流測量；
●隔離電壓：＞2.5KVDC ，1分鍾；
●共模抑製比：60db(50Hz條件下)；
●過載能力：穿心輸入，30倍標稱輸入，持續5秒；接線輸入，10倍標稱輸入，持續5秒；
●額定環境溫度：商業級0℃～50℃，工業級-25℃～+70℃；
●平均無故障工作時間：大於50000小時；
●輸入、輸出隔離電容：5pF(1KHz條件下)；
●多種輸出類型任選，多種結構類型任選；
●F型電流傳感受器采用免螺式接線端子，彈力壓緊，可靠性高；
●U型和S型真有效值傳感器采用數字化技術，適用於三角波，梯形波和可控矽調功等畸變波形真有效值測量；頻響20Hz～1080Hz。
型譜表
|
商標 |
型號 |
說明 |
||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
傳感器類型 |
I |
電流傳感器/變送器 |
||||||
|
電磁隔離 |
4 |
電磁隔離，交流輸入 |
||||||
|
交流輸入類型 |
1 |
工頻交流 |
||||||
|
輸出類型 |
1 |
跟蹤電壓VG |
||||||
|
結構類型 |
S |
S0-接線輸入，S4-φ4穿心，S9-φ9穿心 |
||||||
|
電源 |
1 |
單電源兩隔離 |
||||||
|
產品級別 |
□ |
商業級，空（省略） |
||||||

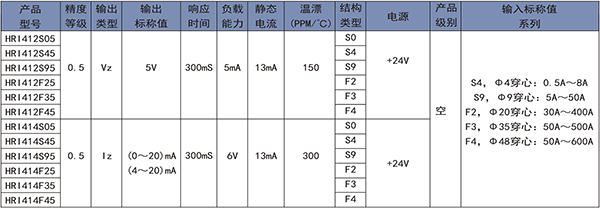

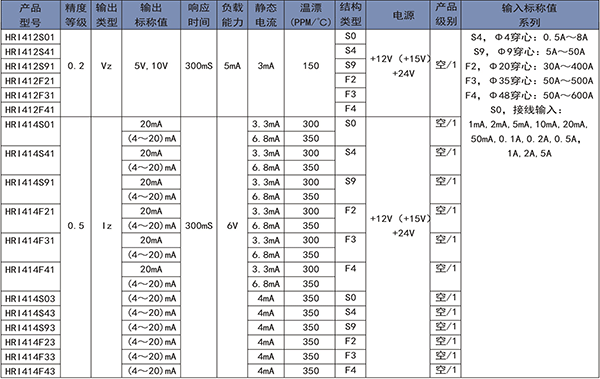

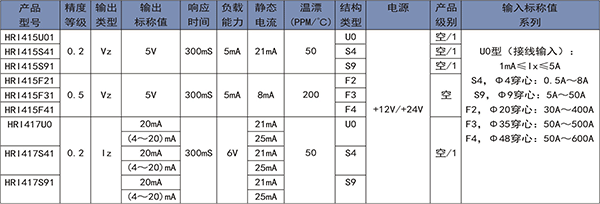

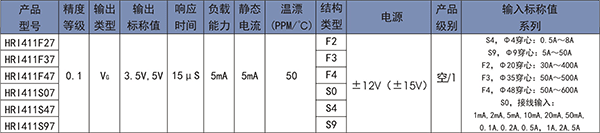

參數表（平均值轉換）（標準條件下測試）
注：針對中頻信號的測量，定貨時須指明具體的頻率，並將型號中輸入特性標誌“1”變為“6”，比如：HRI461S07（400Hz）指將400Hz的交流信號隔離變換成跟蹤電壓輸出。定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRI414S91 30A/4～20mA 0.5- -+12V。

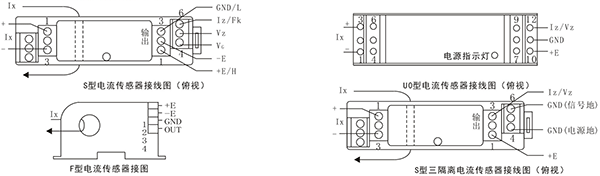

產品接線圖（各種輸出方式並不同時提供）
應用示例
(1)無論是穿心輸入方式還是接線輸入方式，電流輸出型(Ⅰz )傳感器/變送器的輸出為共地電流源，接線原理見圖一，圖中RL是用戶負載。
(2)二線製電流輸出型(Iz)傳感器/變送器共有“H”、“L”兩個輸出接線端，使用時可以按圖二接線，“H”接正電源，“L”通過用戶負載接電源地；也可以按圖三接線，“L”接電源地線。
結構尺寸
