產品概述
    HR-F金屬管浮子流量計是工業自動化過程控製中常用的一種變麵積流量測量儀表。它具有體積小，檢測範圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
    HR-F係列智能金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬時/累積流量液晶顯示，上、下限報警輸出，累積脈衝輸出，批次控製,標準的二線製4～20mA電流輸出等多種形式。為用戶使用提供了非常廣闊的選擇空間。另該儀表采用先進的微處理中央芯片及高質量工業化組件。
    根據測量管結構的不同，HR-F係列金屬管浮子流量計分為HR-F、HR-F1、HR-F2和HR-F3型，可根據用戶不同要求選擇不同的測量管形式，在維護和清潔方麵有進一步的完善。在此基礎上,配上HR-FD型智能金屬管浮子流量計指示器，即可構成智能金屬管浮子流量計。
    多年來，金屬管浮流量計的各種優良性能和可靠性，以及較好的性能價格比。廣泛受到了石化、鋼鐵、電力、冶金、輕工、食品、製藥、水處理的青睞。

工作原理
    1、結構
    HR-F係列金屬管浮子流量計主要由兩大部分組成：測量管和HR-F指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動係統、指針、刻盤、線路等組件。
    2、工作原理
    被測介質自下而上流經測量管浮子上下端產生差壓形成上升力，當浮子所受上升力大於浸在流體中浮子重量，浮子便上升，環隙麵積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用於浮子的上升隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即時對應著被測介質流量的大小。
    浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

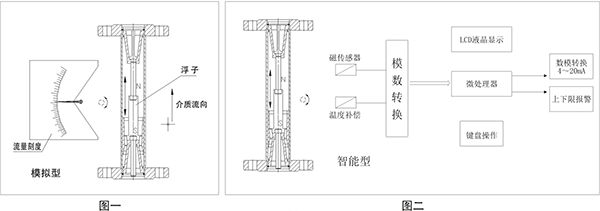

    a對於就地型,由就地指示器中的隨動磁鋼與浮子內磁鋼耦合而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。（如圖一）

    b對於智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動。同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。（如圖二）

產品特點
● 適用於小口徑和低流速介質流量測量
● 工作可靠，維護量小，壽命長
● 對於直管段要求不高
● 較寬的流量比10：1
● 雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
● 單軸靈敏指示
● 非接觸磁耦合傳動
● 全金屬結構，適於高溫、高壓和強腐蝕性介質
● 可用於易燃、易爆危險場合
● 可選二線製、電池、交流供電方式
● 多參數標定功能
● 帶有數據恢複，數據備份及掉電保護功能

技術參數
● 測量範圍：
   水（20℃）1～200000I/h
   空氣（20℃，0.1013MPa）0.03～4000m³/h
   參見流量表，特殊流量可訂製
● 量程比：標準型10：1   特殊型20：1
● 精度：標準型1.5級  特殊型1.0級
● 壓力等級：標準型：DN15～DN50  4.0MPa    DN80～DN200  1.6MPa
                    特殊型：DN15～DN50  25MPa     DN80～Dn200  16MPa
                    夾套的壓力等級為1.6MPa
                    特殊型在選型和訂貨前應與公司協商

● 壓力損失：7kPa～70kPa
● 介質溫度：標準型：-80℃～+200℃；PTFE：0℃～85℃
                    高溫型：最高可達400℃
● 介質粘度：DN15：n＜5mPa.S（F15.1～F15.3）
                   n＜30mPa.S（F15.4～F15.8）
                    DN25：n＜250mPFa.S
                    DN50～Dn150：n＜300mPa.S
● 環境溫度：液晶型-30℃～+85℃
                    指針型-40℃～+120℃
● 連接形式：標準型：DIN25001標準法蘭
                    特殊型：由用戶指定的任意標準法蘭或螺紋
● 電纜接口：M20×1.5
● 供電電源：標準型24VDC二線製4～20mA（10.8VDC～36VDC）
                    交流型：85～265VAC   50Hz
                    電池型：3.6V@4AH鎳氫電池
● 報警輸出：上限或下限瞬時流量報警
                     標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100歐）
                     特殊型：繼電器輸出（觸點容量最大5A@250VAC）
● 脈衝輸出：累積脈衝輸出，最小間隔50毫秒
● 液晶顯示：瞬時流量顯示數值範圍：0～50000
                    累計流量顯示數值範圍：0～99999999
● 防護等級：IP65
● 防爆標誌：本安型ia II CT6   隔爆型d II Ct6

 外形尺寸圖（mm）

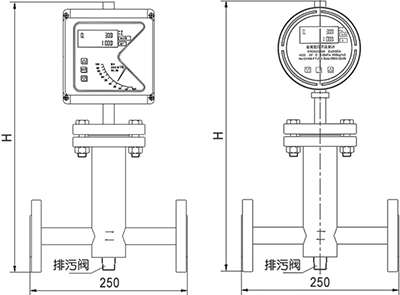

    1、HR-F型

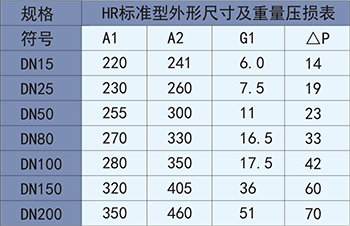

    a、HR-F係列標準型外形尺寸及重量壓損表

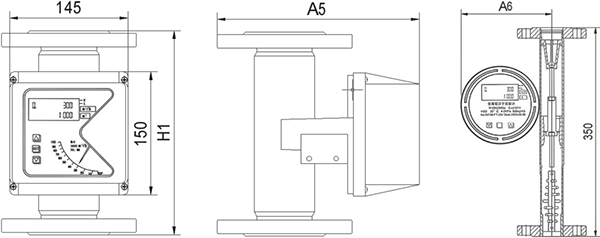

HR-F安裝M2指示器（M1指示器同）

HR-F安裝M3指示器

其中：G1為儀表重量（kg）
            △P為壓力損失（KPa）
            Dn200安裝高度為350mm

b、HR-F係列夾套型外形尺寸及重量表

HR-F安裝M2指示器（M1指示器同）

HR-F安裝M3指示器

注：G2為儀表重量（kg）

c、HR-F係列襯PTFE型外形尺寸及重量表

     HR-F安裝M2指示器（M1指示器同）

 HR-F安裝M3指示器

注：G3為儀表重量（kg）

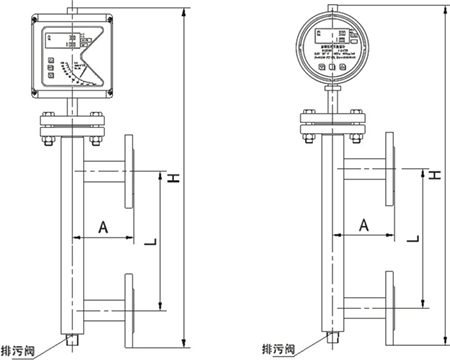

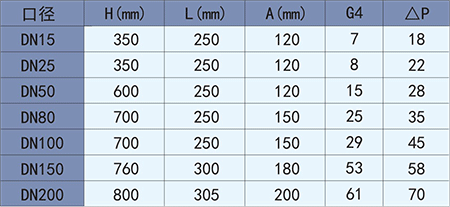

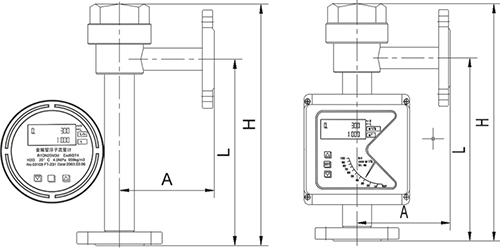

2、HR-F1係列外形尺寸及重量壓損表

HR-F1（DN50～DN200）

HR-F1（DN15與DN25）

注：1、G4為儀表重量（kg）；2、△P為壓損（KPa）。

3、HR-F2係列外形尺寸及重量壓損表

HR-F2（DN15與DN25）

HR-F2（DN50與DN200）

注：1、G5為儀表重量（kg）； 2、△P為壓損（KPa）。

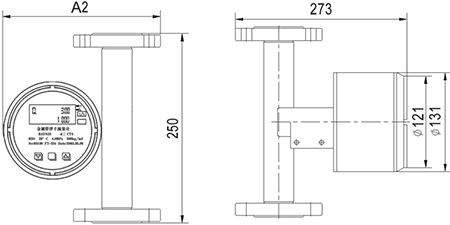

4、HR-F3係列外形尺寸及重量壓損表

HR-F3（DN50）

HR-F3（DN15-DN25）

注：1、G6為儀表重量（kg）；2、△P為壓損（kPa）。

附加結構

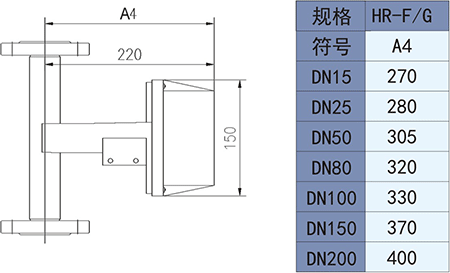

    1、高溫型結構（選型…G…）
    當被測介質溫度過高或過低時，通常需要對測量管采取保溫隔熱措施，以便減少能量損失和保持介質的狀態，在這種情況下會導致指示器的環境溫度超出允許環境溫度影響儀表正常工作或縮短儀表使用壽命。針對上兩種情況設計了測量管與指示器之間的距離，這樣即可增加散熱也可增加隔熱材料的厚度，保證指示器工作在允許的環境溫度範圍內，選型…G…，如果采取保溫隔熱措施介質溫度可達-80℃～+400℃；不采取保溫隔熱措施介質溫度可達-40℃～+200℃。它的結構如下圖所示。

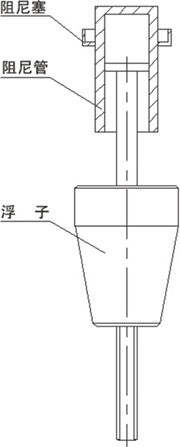

    2、阻尼器裝置（選型：…Z…）
    如果流量計的入口流量（壓力）不穩定，尤其是對於氣體的測量，為保證儀表的測量精度和延長儀表的使用壽命，設計了阻尼器結構，它的結構如下圖所示。

高溫型結構

阻尼器裝置

    3、夾套型結構（選型：…T…）
    有些場合需要伴熱或冷卻，如高粘度和易結晶的介質，選用夾套型結構，可在夾套中通過加熱或冷卻介質，使低沸點、低凝固點流體不氣化和不結晶，適用於低沸點、低凝固點流體的測量。
    夾套型流量計結構見HR-F0標準型流量計法蘭外形尺寸圖。

     4、高壓型結構（選型：…Y…）
    如果被測介質壓力大於標準的壓力等級，請在選型中加上…Y…，並與公司協商，雖然從6.4MPa到32MPa都已有許多產品在良好的使用之中，但訂貨量較少不屬於常規備料，所以在交貨期方麵需協商，請客戶理解。另外高壓型HR-F流量計可提供內置磁過濾器型，安裝高度均勻為350mm。HR-F1、HR-F2和HR-F3型最大壓力為10MPa。

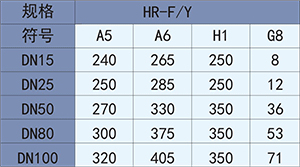

內置磁過濾器型

注：G8為儀表重量（kg）

指示器

    HR型智能金屬管浮子流量計指示器，主要分為M1、M2、M3三種型號的指示器供用戶選擇。M1指示器主要用於就地指示，M2指示器用於遠傳信號，本安防爆場合，M3指示器主要用於隔爆場合，三種指示器與不同的測量管配合使用即構成豐富多樣的金屬管浮子流量計。
     1、M1型指示器
   （1）M1指示器是直接用測量管中浮子帶動隨動磁鋼旋轉從而帶動指針軸，通過刻度盤直接顯示瞬時流量值，因此其結構簡單，無任何修正，可靠性高，在用戶要求下，可繪製兩種不同介質的刻度。
   （2）限位報警裝置
    在M1指示器內由SJ3.5型起始器，鋁片等組成限位報警裝置，起始器被安裝在能被指針軸帶動的鋁片切割位置,通過改變鋁片的位置，可以任意設定報警限。SJ3.5型起始器與晶體管繼電器WE77/EX-1和WE77-2/EX-2配合使用,可實現上、下限報警信號的遠傳，並具有本安防爆性能，防爆標誌為iaIICT6，其中WE77/EX-1可配一個SJ3.5起始器，實現一個報警限，WE77/EX-2可配兩個SJ3.5始器，實現上、下限報警。

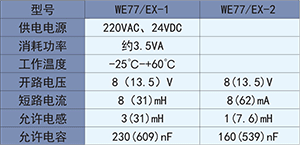

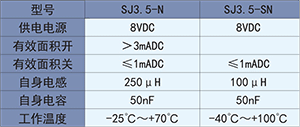

    （3）WE77晶體管繼電器及SJ3.5起始器技術參數

   （4）WE77晶體管繼電器一般接成常開工作方式，也可通過跳線改變為常閉工作方式，即帶有開路故障LED監測的常閉工作方式，見下圖跳線方式：

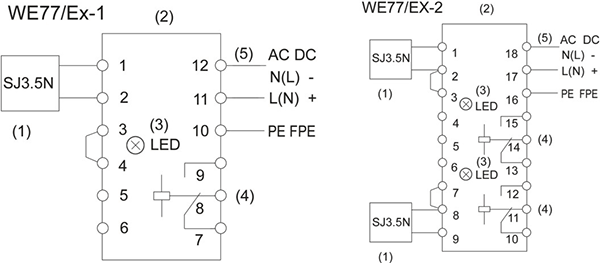

   （5）SJ3.5起始器與WE77/EX晶體管繼電器的接線

其中，（1）SJ3.5起始器，（2）WE77/EX，（3）繼電器工作指示器燈，（4）繼電器輸出，（5）WE77/EX的供電電源。

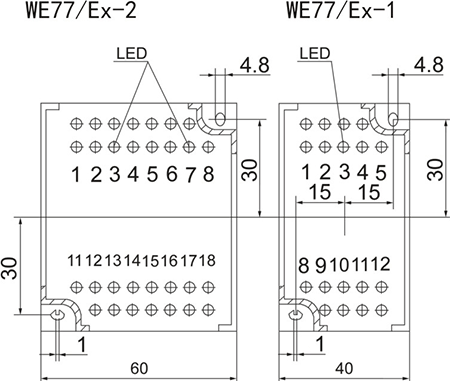

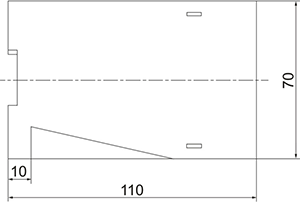

 （6）WE77/EX晶體管繼電器安裝及外型尺寸圖


    2、M2指示器
   （1）M2指示器如圖所示，該殼體為方形，金屬殼體內置HR型智能線路板，本安防爆結構設計，防爆標誌iaIICT6,該指示器即有單獨的機械指針指示瞬時流量，還有五位液晶數字顯示瞬時流量及八位數字顯示累計流量，並配有按鍵操作、人機交互界麵，還可輸出4至20mA電流信號，上、下限報警，累計脈衝等多種信號。

M2指示器外形圖

  （2）報警方式
    M2指示器的上、下限報警方式與M1指示器不同，M2指示器報警采用集電極開路輸出方式，最大電流100mA@30VDC,內部阻抗100歐，不用機械設定開關報警限，而是采用鍵盤操作方式，此方式方便靈活，而且準確可靠，並且有掉電保護功能,還具有邏輯功能，開/閉點即上/下限不用跳線即可在軟件中設定報警輸出，可通中間電器或安全柵直接與PLC連接。
   （3）脈衝輸出
    M2指示器可選脈衝輸出，最小間隔50毫秒一個脈衝，每個脈衝代表一個單位瞬時流量，當報警限值設定為零時，該報警輸出功能轉換為脈衝輸出方式，因此在單個報警方式與脈衝輸出方式隻能選其一。
   （4）M2指示器還具有多參數標定、設定功能，數據備份、數據恢複及掉電保護功能，另外在不是二線製供電方式下，還可選液晶背光顯示功能。
   （5）電池型
    M2指示器還可實現電池供電，它采用三節高能鎳氫電池3.6V@4AH供電方式，可實現長達六個月的充電間隔，在液晶顯示屏右上角有一電量顯示條，可提醒用戶及時充電，並配有專用充電器，另外電池在-10℃～+45℃範圍內效率最高,放電穩定，工作時間長。

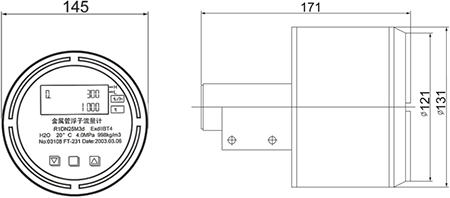

    3、M3指示器
    M3指示器如上圖所示，該殼體為圓型金屬殼體，內置HR-F型智能線路板，隔爆殼體設計，防爆標誌d II CT6，該指示器無單獨的現場指針指示瞬時流量，隻有液晶數字顯示瞬時/累計流量。除此之外，報警方式、脈衝輸出4～20mA信號輸出、電池供電方式等功能與M2完全相同。

 M3指示器外形圖


  產品選型

注：M1指示器若選報警，其方式為起始器與晶體管繼電器配套進行報警。
